برج خنک کن چیلر یکی از اجزای کمتر دیده شده اما حیاتی در دنیای تهویه مطبوع و سیستم های سرمایشی صنعتی است که کارایی کل مجموعه را تحت تاثیر مستقیم قرار می دهد. اگرچه بیشتر افراد هنگام صحبت از چیلر، تنها به دستگاه اصلی تولید سرمایش توجه می کنند، اما در واقع برج خنک کن است که نقش پشت صحنه و کلیدی در عملکرد مطمئن و مداوم سیستم ایفا می کند. بدون وجود این تجهیز، چرخه تولید سرمایش به طور کامل مختل خواهد شد و راندمان چیلر به شدت کاهش می یابد.
در این مقاله به صورت جامع بررسی خواهیم کرد که برج خنک کن چیلر دقیقاً چیست، چگونه عمل می کند و چه تأثیر مستقیمی بر کارکرد و راندمان چیلرها دارد. همچنین به جنبه های طراحی، نگهداری و انتخاب صحیح آن نیز پرداخته خواهد شد تا تصویری روشن از این بخش حیاتی در ذهن شکل گیرد.
رابطه میان چیلر و برج خنک کن
چیلر دستگاهی است که برای تولید آب سرد و تأمین بار سرمایشی در صنایع، ساختمان های تجاری، بیمارستان ها و بسیاری از محیط های دیگر به کار می رود. در فرآیند سرمایش مکانیکی، چیلر گرمای جذب شده از محیط یا فرآیند را به کندانسور منتقل می کند. در اینجا نقش برج خنک کن چیلر آغاز می شود؛ زیرا برج خنک کن باید گرمای دفع شده توسط کندانسور را به اتمسفر منتقل کند.
به زبان ساده، برج خنک کن همان ریه تنفسی چیلر است. اگر این ریه مسدود یا ناکارآمد شود، دستگاه اصلی توانایی تبادل حرارتی خود را از دست خواهد داد و در نهایت، سیستم دچار افت راندمان یا حتی خاموشی اضطراری می شود.

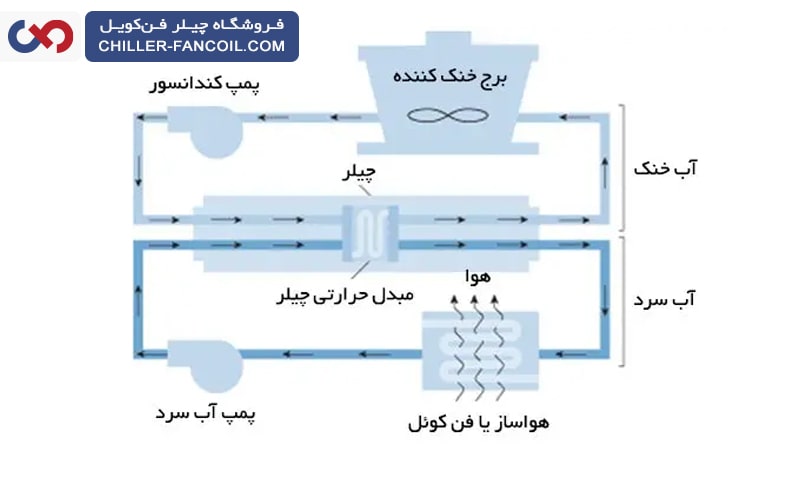

نحوه عملکرد برج خنک کن چیلر
فرآیند عملکرد برج خنک کن چیلر بر اساس انتقال حرارت و تبخیر کنترل شده است. آب داغی که از کندانسور چیلر خارج می شود، وارد برج خنک کن می گردد. در اینجا، این آب روی پکینگ ها یا سطوح پخش کننده ریخته می شود و در معرض جریان هوای تازه قرار می گیرد. بخشی از آب در اثر تبخیر، گرما را به هوای محیط انتقال می دهد و دمای آب باقیمانده کاهش پیدا می کند. سپس این آب سرد شده مجدداً به کندانسور باز می گردد تا چرخه دفع حرارت ادامه یابد.
این مکانیزم ساده به نظر می رسد، اما در عمل وابسته به طراحی دقیق، کیفیت قطعات، شرایط محیطی و نگهداری صحیح است. هر اختلال کوچک در این فرآیند می تواند پیامدهای بزرگی برای کل سیستم داشته باشد.
اهمیت برج خنک کن چیلر در راندمان سیستم
بدون برج خنک کن، چیلر نمی تواند حرارت دفع شده را مدیریت کند و به سرعت به نقطه اشباع حرارتی می رسد. در چنین شرایطی فشار کندانسور بالا می رود و کمپرسور مجبور می شود با توان بیشتر کار کند. این موضوع نه تنها مصرف انرژی را افزایش می دهد، بلکه استهلاک دستگاه را نیز شدت می بخشد.
بنابراین، برج خنک کن چیلر نه یک تجهیز جانبی ساده، بلکه بخشی حیاتی از کل چرخه سرمایش است که تأثیر مستقیم بر شاخص های زیر دارد.
– راندمان انرژی: کاهش دمای آب کندانسور به معنای کاهش فشار کاری کمپرسور است.
– طول عمر تجهیزات: جلوگیری از کارکرد در فشار بالا، استهلاک قطعات را کاهش می دهد.
– پایداری سیستم: برج خنک کن دمای کندانسور را در محدوده مطلوب نگه می دارد و از توقف ناگهانی جلوگیری می کند.
– هزینه های بهره برداری: مصرف انرژی کمتر و کاهش خرابی ها، در نهایت هزینه های کل سیستم را کاهش می دهد.

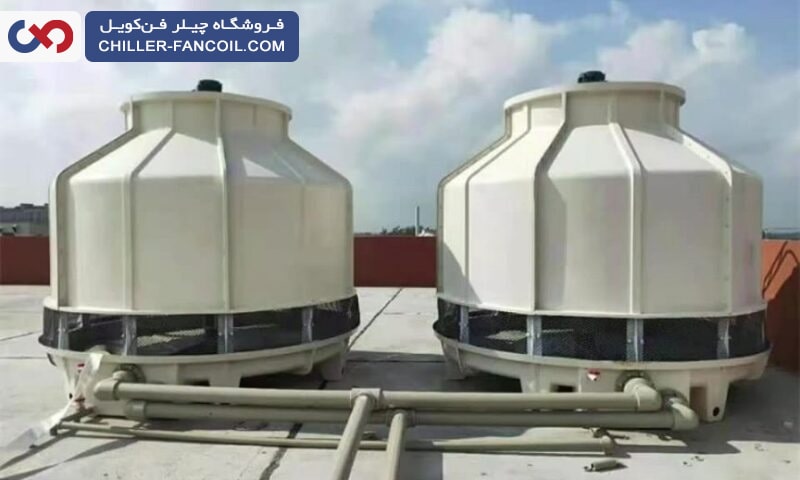

انواع برج خنک کن مورد استفاده در چیلرها
برج خنک کن چیلر بسته به ظرفیت، شرایط اقلیمی و نیاز پروژه می تواند در انواع مختلف طراحی و به کار گرفته شود. برخی از رایج ترین دسته بندی ها را در ادامه معرفی می کنیم.
برج خنک کن مدار باز
در این نوع، آب داغ مستقیماً با هوا تماس پیدا می کند و بخشی از آن تبخیر می شود. این مدل رایج ترین و اقتصادی ترین انتخاب برای بسیاری از پروژه ها است، اما در عین حال به دلیل تماس مستقیم آب با هوا، احتمال رسوب، خوردگی و آلودگی بالاتر است.
برج خنک کن مدار بسته
در این نوع، آب یا سیال خنک شونده درون کویل هایی بسته جریان دارد و هوا بدون تماس مستقیم با آب وارد مدار می شود. مزیت این مدل، کاهش رسوب گذاری و افزایش بهداشت آب است. برج خنک کن مدار بسته معمولاً برای پروژه های حساس یا با کیفیت آب پایین استفاده می شود.
برج خنک کن هیبریدی
ترکیبی از مزایای دو نوع مدار باز و مدار بسته است. در فصول مختلف سال می تواند به صورت خشک یا مرطوب عمل کند و مصرف آب را کاهش دهد. این مدل ها برای مناطقی با محدودیت منابع آبی گزینه ای کارآمد محسوب می شوند.
اثر شرایط اقلیمی بر عملکرد برج خنک کن چیلر
یکی از نکات کلیدی در طراحی و انتخاب برج خنک کن چیلر، شرایط آب وهوایی محل نصب است. برج های خنک کننده به شدت تحت تأثیر پارامترهایی مانند دمای خشک هوا، رطوبت نسبی و سرعت باد قرار دارند. برای مثال:
– در مناطق مرطوب، راندمان تبخیر کاهش می یابد و برج نمی تواند به اندازه مناطق خشک دمای آب را پایین بیاورد.
– در مناطق با گردوغبار بالا، گرفتگی پکینگ ها و فن ها می تواند به سرعت کارایی برج را کاهش دهد.
– در مناطق سرد، احتمال یخ زدگی آب در برج وجود دارد که باید با سیستم های ضدیخ یا طراحی خاص کنترل شود.
نگهداری و سرویس برج خنک کن چیلر
حتی بهترین طراحی ها نیز بدون نگهداری منظم نمی توانند عملکرد مطلوب داشته باشند. برج خنک کن به دلیل تماس دائمی آب و هوا، مستعد بروز مشکلاتی مانند رسوب گذاری، خوردگی و رشد میکروارگانیسم ها است. برای جلوگیری از این مشکلات، اقدامات زیر حیاتی هستند.
– کنترل کیفیت آب: استفاده از سیستم های سختی گیر و مواد شیمیایی ضد رسوب و ضد خوردگی.
– شست وشوی دوره ای پکینگ ها: جلوگیری از گرفتگی و کاهش راندمان حرارتی.
– بازرسی فن ها و موتور: اطمینان از عملکرد بی وقفه سیستم تهویه.
– کنترل تراز آب و شناور: جلوگیری از خشک کار کردن پمپ ها و آسیب های احتمالی.
– ضدعفونی آب: کاهش خطر رشد باکتری ها از جمله لژیونلا.
اشتباهات رایج در انتخاب برج خنک کن چیلر
بسیاری از مشکلاتی که در سیستم های سرمایشی رخ می دهد، به انتخاب نادرست برج خنک کن بازمی گردد. برخی اشتباهات رایج شامل موارد زیر می شود.
– انتخاب ظرفیت کمتر از نیاز واقعی، که باعث افزایش دمای کندانسور و کاهش راندمان چیلر می شود.
– بی توجهی به شرایط اقلیمی و انتخاب مدلی نامتناسب با رطوبت یا دمای محیط.
– استفاده از مواد اولیه بی کیفیت که منجر به خوردگی سریع و کاهش عمر تجهیز می شود.
– نادیده گرفتن فضای نصب و شرایط جانمایی، که در کارایی هوادهی برج تأثیر مستقیم دارد.
آینده برج های خنک کن در صنعت تهویه مطبوع
با افزایش اهمیت صرفه جویی در مصرف انرژی و آب، فناوری های برج خنک کن چیلر نیز رو به تحول هستند. امروزه مدل های هیبریدی و خشک در حال گسترش اند تا مصرف آب را کاهش دهند. همچنین استفاده از فن های دور متغیر و کنترل های هوشمند به بهینه سازی مصرف انرژی کمک می کند.
در آینده نزدیک، ترکیب سیستم های خنک کننده با فناوری های هوش مصنوعی و اینترنت اشیا امکان پایش لحظه ای و مدیریت دقیق برج ها را فراهم خواهد کرد. این روند نه تنها به افزایش راندمان کمک می کند، بلکه هزینه های نگهداری را نیز به شکل چشمگیری کاهش می دهد.
برج خنک کن چیلر نقشی اساسی در عملکرد کل سیستم سرمایشی دارد. این تجهیز با دفع حرارت کندانسور به محیط، شرایط لازم برای ادامه کارکرد چیلر را فراهم می کند. انتخاب درست نوع و ظرفیت برج، نگهداری منظم و توجه به شرایط اقلیمی، سه عامل اصلی برای تضمین عملکرد مطمئن و اقتصادی هستند.
