تصور کنید در اوج گرمای تابستان، وارد ساختمانی می شوید که هوای خنک و مطبوع آن بلافاصله آرامش را به شما بازمی گرداند. این احساس خوشایند به لطف فناوری ای فراهم شده که در مرکز سیستم های سرمایشی مدرن قرار دارد: سیکل چیلر تراکمی. اما این فناوری دقیقاً چگونه کار می کند؟ چطور از گرما، سرمای مطلوب تولید می شود؟ اگر به دنبال یک راهنمای کامل، جامع و دقیق هستید که تمام زوایای سیکل چیلر تراکمی را برایتان روشن کند، تا انتهای این مطلب همراه ما باشید.
خرید انواع چیلرها با بهترین قیمت
با یک تماس!
در فروشگاه چیلر فن کویل
سیکل چیلر تراکمی چیست؟
سیکل چیلر تراکمی یا همان سیکل تبرید تراکمی (Vapor Compression Refrigeration Cycle)، یکی از پرکاربردترین و رایج ترین روش ها برای تأمین سرمایش در صنایع، ساختمان ها، بیمارستان ها، مراکز داده و بسیاری دیگر از فضاهای بزرگ است. این سیکل بر اساس تغییر فاز ماده مبرد طراحی شده و از چهار بخش اصلی تشکیل می شود که به صورت پیوسته در کنار هم عمل می کنند تا حرارت را از یک محیط گرفته و به محیطی دیگر منتقل کنند.

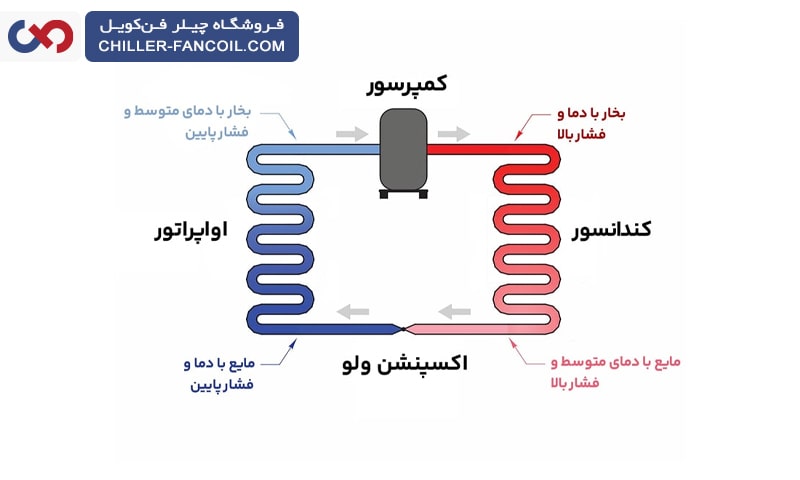

اجزای اصلی سیکل تبرید تراکمی
کمپرسور (Compressor)
کمپرسور نقطه شروع سیکل تبرید تراکمی است. وظیفه آن فشرده سازی مبرد و افزایش فشار و دمای آن است. با این کار، مبرد از حالت گاز کم فشار به گاز پرفشار و داغ تبدیل می شود تا وارد مرحله بعد شود.
کندانسور (Condenser)
در مرحله دوم، گاز داغ و پرفشار وارد کندانسور می شود. اینجا مبرد با هوای خنک یا آب خنک کننده در تماس قرار می گیرد و گرمای خود را از دست می دهد. در نتیجه، گاز تبدیل به مایع با فشار بالا می شود.
شیر انبساط (Expansion Valve)
در این بخش، مایع پرفشار به سرعت از طریق شیر انبساط عبور کرده و وارد ناحیه کم فشار می شود. این تغییر ناگهانی فشار باعث تبخیر جزئی مبرد و کاهش شدید دما می شود.
اواپراتور (Evaporator)
در آخرین مرحله، مبرد سرد وارد اواپراتور شده و با جذب گرمای محیط اطراف، تبخیر کامل می شود. هوای گرم اطراف با عبور از این بخش خنک شده و وارد فضا می شود. سپس مبرد مجدداً به شکل گاز کم فشار درآمده و به کمپرسور بازمی گردد. این چرخه بارها و بارها تکرار می شود.

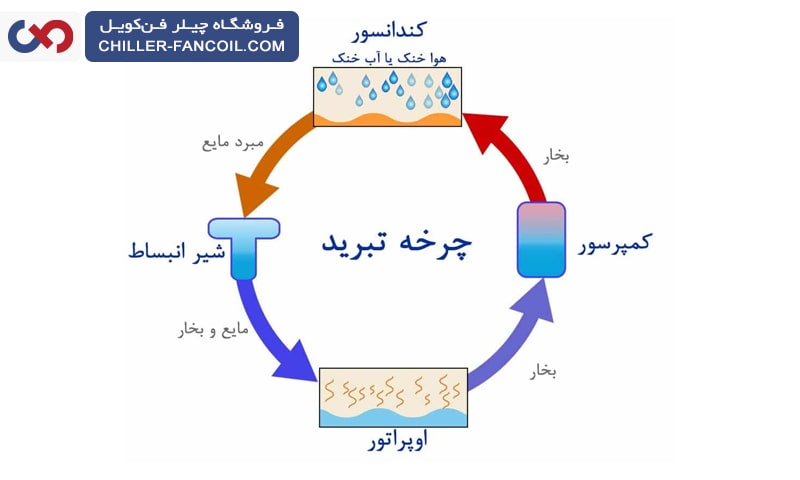

نحوه عملکرد سیکل تبرید تراکمی به زبان ساده
برای درک بهتر نحوه عملکرد سیکل تبرید تراکمی، تصور کنید با استفاده از یک پمپ قوی، گاز را فشرده کرده و سپس آن را سرد می کنید تا تبدیل به مایع شود. این مایع سرد دوباره تبخیر می شود و در این تبخیر، گرمای محیط را جذب می کند. به همین سادگی، گرما از فضای مورد نظر خارج شده و هوای خنک تولید می شود.
انواع سیکل چیلر تراکمی
در طراحی چیلرهای تراکمی، بسته به نیاز پروژه و شرایط محیطی، از انواع مختلف کمپرسور استفاده می شود که خود موجب تنوع در نوع سیکل می شود.
– چیلر تراکمی با کمپرسور رفت و برگشتی (Reciprocating): مناسب برای ظرفیت های پایین و متوسط.
– چیلر تراکمی با کمپرسور اسکرو (Screw): راندمان بالا، مناسب برای پروژه های تجاری و صنعتی.
– چیلر تراکمی با کمپرسور اسکرال (Scroll): صدای کم، کارکرد آرام، مناسب برای فضاهای کوچک.
– چیلر تراکمی با کمپرسور سانتریفیوژ (Centrifugal): مناسب برای ظرفیت های بسیار بالا مثل برج های تجاری یا مراکز داده بزرگ.
مبرد در سیکل تبرید تراکمی
مبرد یا ماده خنک کننده، عنصری کلیدی در سیکل چیلر تراکمی است. مبردها دارای نقطه جوش پایین هستند و توانایی بالایی در جذب و دفع حرارت دارند. رایج ترین انواع مبرد شامل R22، R410A، R134a و اخیراً مبردهای سازگار با محیط زیست مثل R1234yf هستند. انتخاب مبرد مناسب تأثیر مستقیمی بر راندمان، هزینه نگهداری و حتی تأثیرات زیست محیطی سیستم دارد.
مزایای سیکل چیلر تراکمی
– راندمان بالا در مقایسه با سایر سیکل ها
– قابلیت استفاده در شرایط آب و هوایی مختلف
– قابلیت کنترل دقیق دما
– در دسترس بودن قطعات و تکنولوژی
معایب سیکل چیلر تراکمی
– مصرف برق بالا
– تولید گرمای زائد
– نیاز به نگهداری تخصصی
– وابستگی به مبردهایی که گاه اثرات زیست محیطی دارند
دلایل محبوبیت جهانی چیلرهای تراکمی
علاوه بر مزایای فنی، دلایل زیر باعث شده اند که سیکل تبرید تراکمی به صورت جهانی و گسترده مورد استفاده قرار گیرد.
فراگیر بودن تکنولوژی
برخلاف چیلرهای جذبی که نیازمند تجهیزات خاص هستند، چیلرهای تراکمی به راحتی در اکثر کشورها تولید، نصب و سرویس می شوند.
قابلیت مدولار بودن
در پروژه های بزرگ می توان چندین چیلر تراکمی را به صورت ماژولار نصب کرد و متناسب با بار حرارتی، روشن یا خاموش کرد.
عمر مفید بالا در صورت نگهداری صحیح
با سرویس منظم، چیلرهای تراکمی می توانند تا بیش از ۲۰ سال به خوبی کار کنند.
سیکل چیلر تراکمی در مقایسه با سیکل جذبی
یکی از سوالات پرتکرار درباره تفاوت سیکل تبرید تراکمی و چیلرهای جذبی است. در چیلر جذبی، از گرما برای ایجاد سرمایش استفاده می شود، اما در چیلر تراکمی، انرژی الکتریکی کمپرسور اصلی ترین عامل است. به طور خلاصه، چیلر تراکمی عملکرد سریع تر و راندمان بالاتری دارد. در حالی که چیلر جذبی مصرف برق کمتری دارد، اما باید منبع گرما داشته باشد.
راندمان سیکل تبرید تراکمی
راندمان سیکل تبرید تراکمی را معمولاً با پارامتر COP (Coefficient of Performance) می سنجند. COP بالا به معنای مصرف انرژی کمتر و بهره وری بیشتر است. برای بهینه سازی راندمان، عواملی مثل نوع مبرد، کیفیت کمپرسور، سیستم کنترل هوشمند، شرایط محیطی و حتی نحوه نصب سیستم اهمیت دارند.
نکاتی برای افزایش کارایی سیکل چیلر تراکمی
برای افزایش بهره وری، طول عمر و راندمان سیکل تبرید تراکمی باید موارد زیر را اجرا کنید.
– سرویس و نگهداری منظم کمپرسور و کندانسور
– استفاده از مبردهای به روز و استاندارد
– عایق بندی مناسب لوله ها و تجهیزات
– استفاده از کنترلرهای هوشمند برای کاهش مصرف انرژی
– تنظیم درست فشار و دمای کارکرد سیستم
موارد کاربرد سیکل تبرید تراکمی
از خانه ها گرفته تا برج های تجاری، کارخانه ها، بیمارستان ها، دانشگاه ها و مراکز داده، سیکل چیلر تراکمی نقش مهمی در تأمین سرمایش ایفا می کند. انعطاف پذیری بالا، قدرت سرمایش موثر و عملکرد پایدار، این سیستم را به انتخاب اول بسیاری از مهندسین تأسیسات تبدیل کرده است.
مصرف انرژی و نقش آن در هزینه های عملیاتی
یکی از مهم ترین دغدغه ها در استفاده از سیکل تبرید تراکمی، مصرف برق آن است. چیلرهای تراکمی معمولاً بیش از ۳۰٪ مصرف برق کل یک ساختمان را به خود اختصاص می دهند. در نتیجه انتخاب ظرفیت درست، استفاده از سیستم های کنترلی پیشرفته و انتخاب تجهیزات کم مصرف، نقشی حیاتی در مدیریت هزینه های انرژی دارد.
نکته مهم دیگر، تغییر بار برودتی در طول شبانه روز است. بسیاری از چیلرهای جدید با کمپرسورهای دور متغیر اینورتر این توانایی را دارند که متناسب با نیاز واقعی مصرف، دور کمپرسور را تنظیم کرده و مصرف برق را کاهش دهند.
نکات طراحی و نصب سیکل چیلر تراکمی
طراحی نادرست می تواند باعث کاهش راندمان و افزایش استهلاک شود. موارد زیر در هنگام طراحی سیکل اهمیت زیادی دارند.
– محل نصب کندانسور: باید در فضایی با تهویه مناسب و دور از منابع حرارتی قرار گیرد.
– طول مسیر لوله کشی: هرچه طول مسیر بیشتر باشد، احتمال افت فشار و کاهش راندمان بیشتر خواهد بود.
– اندازه گیری دقیق بار سرمایشی ساختمان: برای انتخاب چیلر مناسب باید بار سرمایشی دقیق با نرم افزارهایی مثل Carrier HAP یا Trane Trace محاسبه شود.
– در نظر گرفتن ظرفیت رزرو یا بک آب : برای پروژه های حیاتی مثل مراکز داده، باید چیلر دوم به عنوان رزرو در نظر گرفته شود.
اثر دمای محیط بر عملکرد سیکل تبرید تراکمی
دمای محیط تأثیر قابل توجهی بر عملکرد چیلرهای تراکمی دارد، مخصوصاً در چیلرهای هواخنک. در مناطق گرمسیری یا فضاهایی با تهویه نامناسب، عملکرد کندانسور به شدت افت می کند و باعث افزایش فشار کاری کمپرسور، کاهش راندمان و حتی آسیب به سیستم می شود. برای رفع این مشکل به نکات زیر توجه کنید.
– استفاده از چیلر آب خنک در مناطق گرم پیشنهاد می شود.
– استفاده از برج خنک کننده یا کولینگ تاور در سیکل آب خنک باعث پایداری عملکرد در دماهای بالا می شود.
– می توان از کندانسورهای تبخیری نیز بهره برد که راندمان بالاتری نسبت به کندانسورهای هوایی در دمای بالا دارند.
ملاحظات زیست محیطی در سیکل تبرید تراکمی
با توجه به تأثیر مبردها بر گرمایش زمین (Global Warming Potential – GWP)، بسیاری از کشورها قوانینی سختگیرانه برای استفاده از مبردهای با GWP بالا وضع کرده اند. در این راستا، استفاده از مبردهایی مثل R1234yf یا R290 به عنوان جایگزین هایی دوست دار محیط زیست در حال گسترش است.
همچنین استفاده از سیستم های بازیافت گرما (Heat Recovery) در چیلرهای تراکمی پیشرفته، می تواند بخشی از انرژی تلف شده را برای گرم کردن آب یا پیش گرمایش هوا بازگرداند و باعث کاهش آلایندگی شود.
کنترل و اتوماسیون در سیکل چیلر تراکمی
چیلرهای مدرن از سیستم های کنترلی هوشمند برای بهینه سازی مصرف انرژی، کاهش استهلاک و پایش لحظه ای عملکرد استفاده می کنند. این کنترلرها:
– شرایط محیطی را پایش می کنند.
– به صورت خودکار دمای تبخیر و چگالش را تنظیم می کنند.
– از طریق سیستم مدیریت ساختمان یا BMS با دیگر اجزای تأسیسات ارتباط برقرار می کنند.
– امکان مدیریت از راه دور (Remote Monitoring) را فراهم می سازند.
آینده سیکل تبرید تراکمی
با پیشرفت تکنولوژی، سیکل چیلر تراکمی نیز دستخوش تغییرات مهمی شده است. امروزه چیلرهایی با کمپرسورهای اینورتر، کنترل هوشمند، مبردهای سازگار با محیط زیست و مصرف برق بهینه، در حال جایگزینی سیستم های قدیمی هستند. در آینده، هوشمندسازی و اینترنت اشیاء (IoT) نقش پررنگ تری در مدیریت و عملکرد این سیستم ها ایفا خواهد کرد.
سیکل چیلر تراکمی یکی از بنیادی ترین فناوری های سرمایشی است که با بهره گیری از اصول ترمودینامیک، شرایطی ایده آل برای آسایش و بهره وری در فضاهای مختلف فراهم می کند. درک نحوه عملکرد آن، شناخت اجزای کلیدی، و توجه به فاکتورهای مؤثر بر راندمان، نه تنها برای مهندسین، بلکه برای تمام افراد درگیر با پروژه های ساختمانی و صنعتی ضروری است.
