تصور کنید یک سیستم صنعتی بزرگ با هزاران لوله و پمپ پیچیده دارید که به طور مداوم در حال تبادل انرژی و حرارت است. در این سیستم ها، یکی از اجزای اصلی که نقشی حیاتی در بهینه سازی مصرف انرژی ایفا می کند، مبدل حرارتی یا هیت اکسچنجرها هستند. این ابزارها به کمک انتقال حرارت از یک سیال به سیال دیگر، نقش مهمی در فرآیندهای صنعتی و حتی خانگی دارند. در این مقاله، به بررسی کامل هیت اکسچنجر و کاربردهای آن می پردازیم تا بتوانید این دستگاه ها را از ابتدا تا انتها بشناسید و درک بهتری از نحوه عملکرد آنها به دست آورید.
خرید انواع چیلرها با بهترین قیمت
با یک تماس!
در فروشگاه چیلر فن کویل

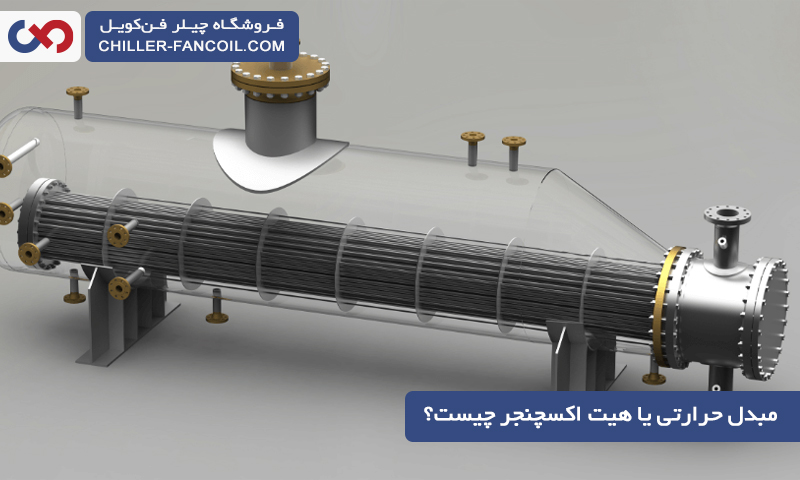

مبدل حرارتی چیست؟
به طور کلی، هیت اکسچنجر دستگاهی است که برای انتقال حرارت از یک سیال به سیال دیگر طراحی شده است، به گونه ای که این انتقال حرارت با کمترین اختلاط ممکن صورت می گیرد. این سیالات می توانند گازها، مایعات یا حتی بخارات باشند. وظیفه اصلی هیت اکسچنجر افزایش بهره وری انرژی و کنترل دما در فرآیندهای مختلف است. برای مثال، در یک سیستم سرمایشی یا گرمایشی، مبدل های حرارتی به عنوان ابزاری برای بهینه سازی دمای محیط استفاده می شوند.
انواع مبدل های حرارتی
مبدل های حرارتی به طور کلی به چندین نوع مختلف تقسیم بندی می شوند که هرکدام از آن ها بسته به نیازهای خاص سیستم ها طراحی شده اند. انتخاب نوع مناسب هیت اکسچنجر تأثیر زیادی بر کارایی و بهره وری سیستم خواهد داشت. در اینجا انواع مختلف مبدل های حرارتی را به طور مفصل تر توضیح خواهیم داد.
مبدل حرارتی لوله ای (Tube Heat Exchanger)
هیت اکسچنجر لوله ای یکی از رایج ترین انواع مبدل ها هستند که در آن ها یک سیال از درون لوله ها عبور کرده و سیال دیگر در اطراف این لوله ها جریان می یابد. این طراحی اجازه می دهد تا حرارت به صورت کارآمد بین دو سیال منتقل شود. مبدل های لوله ای به دو دسته تقسیم می شوند.
– مبدل های لوله ای ساده
در این نوع مبدل ها، فقط یک لایه لوله برای انتقال حرارت وجود دارد. این طراحی معمولاً برای کاربردهای ساده و با دمای کم تا متوسط استفاده می شود.
– مبدل های لوله ای چندگانه (Multi-Tube Heat Exchanger)
در این مبدل ها، تعدادی لوله برای افزایش سطح تماس و انتقال حرارت بهتر به صورت موازی یا هم مرکز در کنار هم قرار می گیرند. این نوع برای کاربردهایی با دما و فشار بالا مناسب است.
مزایا:
– ساختار ساده و نصب آسان
– برای فرآیندهای صنعتی که به انتقال حرارت در حجم زیاد نیاز دارند، مناسب است.
معایب:
– در مقایسه با دیگر انواع مبدل ها، ممکن است به فضای بیشتری برای نصب نیاز داشته باشد.
مبدل حرارتی صفحه ای (Plate Heat Exchanger)
در هیت اکسچنجرهای صفحه ای، حرارت از طریق صفحات فلزی نازک منتقل می شود. این صفحات به طور عمودی در کنار هم قرار می گیرند و فضای بین آن ها برای عبور سیالات مختلف طراحی شده است. این نوع مبدل ها معمولاً در سیستم هایی استفاده می شوند که به تبادل حرارت در فضاهای محدود و با ظرفیت کم تا متوسط نیاز دارند. مبدل های صفحه ای دو نوع دارند که در ادامه آن ها را معرفی می کنیم.
– مبدل های صفحه ای جوشی
در این نوع، صفحات با یکدیگر جوش داده شده اند و ساختاری محکم و مقاوم در برابر فشار بالا ایجاد می شود.
– مبدل های صفحه ای گسسته
در این نوع، صفحات به طور موقت یا دائمی به هم متصل هستند و قابلیت تعمیر و نگهداری ساده تری دارند.
مزایا:
– افزایش کارایی با سطح تماس بالا
– امکان نصب و راه اندازی آسان و سریع
– مناسب برای سیستم هایی با نیاز به تبادل حرارت در فضاهای محدود
معایب:
– محدودیت در دما و فشار بالا، که می تواند برای برخی از کاربردها مشکل ساز شود.
مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger)
هیت اکسچنجرهای پوسته و لوله یکی از انواع پرکاربرد در صنایع بزرگ هستند. در این سیستم، یک یا چند لوله درون یک پوسته بزرگ قرار می گیرند. سیال گرم از درون لوله ها عبور کرده و سیال سرد در اطراف لوله ها در پوسته جریان می یابد. این نوع مبدل برای انتقال حرارت در فشار بالا و جریان سیالات با دمای بالا طراحی شده است.
مزایا:
– مناسب برای فرآیندهایی با نیاز به انتقال حرارت در فشار بالا
– قابلیت انتقال حرارت زیاد و کارایی بالا در سیستم های بزرگ
– مناسب برای کاربردهایی که سیالات با ترکیبات مختلف دارند.
معایب:
– نیاز به فضای زیاد برای نصب
– هزینه نصب و نگهداری نسبتاً بالا
مبدل حرارتی هوا به مایع (Air-to-Liquid Heat Exchanger)
هیت اکسچنجرهای هوا به مایع به طور خاص برای انتقال حرارت بین گاز (معمولاً هوا) و مایع طراحی شده اند. این نوع مبدل ها در کاربردهایی مانند سیستم های تهویه مطبوع، کولرها و یخچال ها به کار می روند. در این سیستم ها، جریان هوای داغ به طور مستقیم با مایع در تماس است و حرارت منتقل می شود.
مزایا:
– طراحی ساده و نصب راحت
– برای سیستم های سرمایشی و تهویه هوا کاربرد فراوانی دارند.
معایب:
– کارایی پایین تر در مقایسه با مبدل های حرارتی که از دو مایع برای انتقال حرارت استفاده می کنند.
مبدل حرارتی جریان متقابل (Counterflow Heat Exchanger)
هیت اکسچنجرهای جریان متقابل نوعی مبدل هستند که در آن ها دو سیال به طور متقابل و در جهت های مخالف از یکدیگر عبور می کنند. این طراحی موجب می شود که تفاوت دما بین دو سیال به حداقل برسد و انتقال حرارت به طور مؤثر انجام شود.
مزایا:
– انتقال حرارت بسیار مؤثر و کارآمد
در این طراحی، سطح تماس بیشتری بین سیالات وجود دارد که موجب بهبود کارایی سیستم می شود.
معایب:
– پیچیدگی بالاتر در طراحی و ساخت
مبدل حرارتی جریان موازی (Parallel Flow Heat Exchanger)
در هیت اکسچنجرهای جریان موازی، دو سیال در همان جهت جریان دارند. این نوع طراحی معمولاً برای انتقال حرارت در سیستم هایی با دما و فشار پایین استفاده می شود. اگرچه کارایی این نوع مبدل در مقایسه با نوع جریان متقابل پایین تر است، اما برای برخی از کاربردها که به طراحی ساده و هزینه کم نیاز دارند، مناسب است.
مزایا:
– ساختار ساده و هزینه کمتر
– مناسب برای کاربردهایی با دمای پایین و فشار کم
معایب:
– کارایی کمتر در مقایسه با مبدل های جریان متقابل
مبدل حرارتی هوا به هوا (Air-to-Air Heat Exchanger)
این نوع هیت اکسچنجر برای انتقال حرارت بین دو جریان هوای مختلف طراحی شده است. این مبدل ها در سیستم های تهویه، تبادل حرارت در ساختمان ها و فرآیندهای صنعتی مورد استفاده قرار می گیرند.
مزایا:
– مناسب برای استفاده در سیستم های تهویه و ساختمان ها
– هزینه نسبی پایین و طراحی ساده
معایب:
– کارایی محدود در مقایسه با دیگر مبدل های حرارتی که از سیالات مایع استفاده می کنند.
مبدل حرارتی تحت فشار (Pressure Heat Exchanger)
این نوع مبدل ها برای کاربردهایی طراحی شده اند که نیاز به انتقال حرارت در شرایط فشار بالا دارند. این مبدل ها معمولاً در صنایع نفت، گاز، و شیمیایی برای انتقال حرارت میان سیالاتی که تحت فشار شدید هستند، به کار می روند.
مزایا:
– مناسب برای فرآیندهای صنعتی که تحت فشار بالا انجام می شوند.
معایب:
– طراحی پیچیده و نیاز به مواد مقاوم در برابر فشار

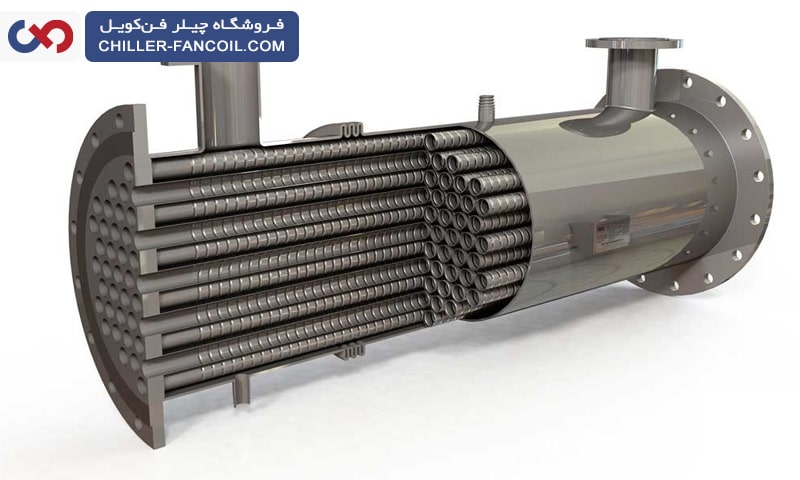

نحوه عملکرد مبدل حرارتی
عملکرد اصلی هیت اکسچنجر ساده است: یکی از سیالات وارد دستگاه شده و حرارت خود را به سیال دیگر منتقل می کند. این انتقال حرارت از طریق اختلاف دما بین دو سیال رخ می دهد. در مبدل های حرارتی، به طور معمول یکی از سیالات داغ و دیگری سرد است، بنابراین انرژی حرارتی از سیال گرم به سیال سرد منتقل می شود. بسته به نوع طراحی، سطح تماس، دما و فشار این انتقال می تواند به صورت بهینه یا در برخی موارد کمتر مؤثر صورت گیرد.

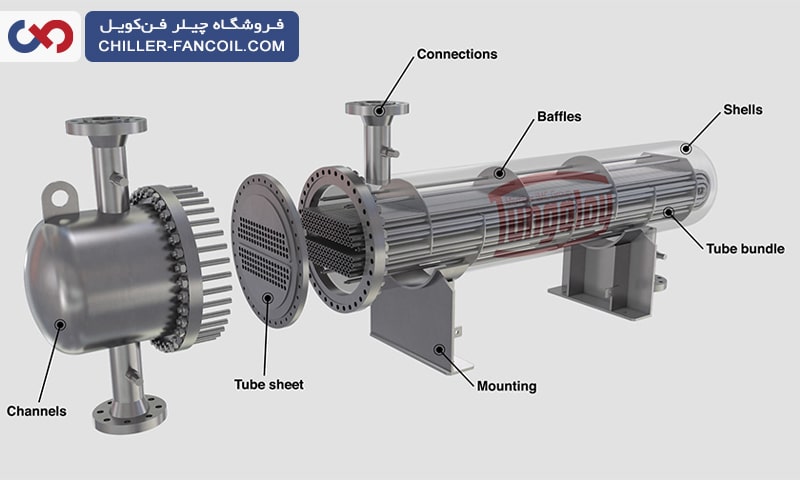

کاربردهای مبدل حرارتی
هیت اکسچنجرها در بسیاری از صنایع و فرآیندها کاربرد دارند. در ادامه به برخی از این کاربردها اشاره می کنیم.
– صنعت نفت و گاز
در این صنعت، مبدل های حرارتی برای فرآیندهای پالایش نفت، تقطیر و سایر فرآیندهای حرارتی استفاده می شوند. این سیستم ها برای مدیریت دما در این فرآیندهای حساس بسیار ضروری هستند.
– صنایع شیمیایی
در صنعت شیمیایی، مبدل های حرارتی برای انتقال حرارت در واکنش های شیمیایی، تقطیر و خشک کردن مواد مختلف به کار می روند.
– سیستم های تهویه و گرمایش ساختمان
در سیستم های گرمایش و سرمایش، مبدل های حرارتی برای بهینه سازی انتقال حرارت و بهبود کارایی سیستم های تهویه مطبوع (HVAC) استفاده می شوند.
– صنعت خودروسازی
در خودروها، هیت اکسچنجرها برای بهبود کارایی موتور و سیستم های تهویه استفاده می شوند. آنها به انتقال حرارت در سیستم خنک کننده موتور و در سیستم تهویه کمک می کنند.
– سیستم های تولید برق
در نیروگاه های برق، مبدل های حرارتی برای انتقال حرارت میان سیالات مختلف و افزایش کارایی تولید برق استفاده می شوند.
– سیستم های سرمایشی
در سیستم های تبرید مانند یخچال ها و کولرهای گازی، مبدل های حرارتی برای انتقال حرارت از محیط به درون دستگاه ها و برعکس عمل می کنند.
مزایای مبدل حرارتی
– بهینه سازی مصرف انرژی: مبدل های حرارتی با انتقال حرارت بهینه، مصرف انرژی را کاهش می دهند.
– کاهش هزینه ها: استفاده صحیح از مبدل های حرارتی می تواند هزینه های انرژی را به طرز قابل توجهی کاهش دهد.
– فضای کمتر: برخی از انواع مبدل های حرارتی مانند مبدل های صفحه ای فضای کمتری را نسبت به سایر انواع مبدل ها می طلبند.
– انعطاف پذیری بالا: این سیستم ها به طور گسترده ای در صنایع مختلف استفاده می شوند.
معایب مبدل حرارتی
– هزینه اولیه بالا: نصب مبدل های حرارتی ممکن است در ابتدا هزینه بر باشد.
– مراقبت و نگهداری: برای اینکه هیت اکسچنجر به طور بهینه کار کند، نیاز به نگهداری و نظافت منظم دارد.
– مشکل در طراحی و انتخاب نوع مناسب: انتخاب نوع صحیح هیت اکسچنجر با توجه به نیاز خاص سیستم ممکن است پیچیده باشد.
نحوه انتخاب هیت اکسچنجر مناسب
برای انتخاب هیت اکسچنجر مناسب، باید به چندین عامل مهم توجه کرد.
– نوع سیالات
انتخاب هیت اکسچنجر باید با توجه به نوع سیالات (گاز یا مایع) و ویژگی های آنها صورت گیرد.
– دمای کاری
دمای سیالات و تفاوت دما بین آنها تأثیر زیادی بر انتخاب نوع هیت اکسچنجر دارد.
– فشار کاری
برای سیستم هایی که تحت فشار بالا عمل می کنند، باید از مبدل های حرارتی مقاوم به فشار استفاده شود.
– فضای نصب
فضای موجود برای نصب مبدل حرارتی نیز یکی از فاکتورهای کلیدی در انتخاب نوع مناسب است.
– هزینه ها
هزینه های اولیه نصب و هزینه های نگهداری و تعمیرات نیز باید در نظر گرفته شوند.
مبدل های حرارتی با کارایی بالا در بسیاری از صنایع به عنوان ابزاری برای بهینه سازی مصرف انرژی و کنترل دما شناخته می شوند. از پالایشگاه ها گرفته تا سیستم های تهویه مطبوع خانگی، این دستگاه ها نقشی اساسی در بهبود عملکرد و کاهش هزینه ها دارند. انتخاب نوع مناسب هیت اکسچنجر می تواند تأثیر زیادی بر عملکرد سیستم های مختلف داشته باشد و در بلندمدت به صرفه جویی در هزینه ها و انرژی کمک کند. در نهایت، درک اصول اولیه و کاربردهای مختلف این دستگاه ها می تواند راهی برای بهره برداری بهینه از آن ها باشد.
