در یک ساختمان بزرگ، هزاران مترمکعب هوا در طول شبانه روز وارد و خارج می شود. هر بار که این هوا تعویض می شود، حجم زیادی از انرژی سرمایشی یا گرمایشی نیز همراه آن از دست می رود. همین اتفاق ساده، یکی از مهم ترین دلایل افزایش مصرف انرژی در ساختمان ها است. هواساز هیت ریکاوری دستگاهی است که نه تنها کیفیت هوای داخل را ارتقا می دهد، بلکه با فناوری بازیافت حرارت، از هدررفت انرژی نیز جلوگیری می کند. در شرایطی که مدیریت بهینه انرژی و کاهش هزینه های عملیاتی به یکی از دغدغه های اصلی صنایع، بیمارستان ها، هتل ها و حتی ساختمان های مسکونی تبدیل شده است، شناخت و استفاده از هواساز هیت ریکاوری اهمیت دوچندانی پیدا می کند.
معرفی هواساز هیت ریکاوری
هواساز هیت ریکاوری (Heat Recovery Air Handling Unit) دستگاهی است که وظیفه اصلی آن تأمین هوای تازه برای فضاهای داخلی همراه با بازیافت حرارت موجود در هوای خروجی است. در حقیقت، این دستگاه هوای آلوده و کهنه داخل ساختمان را خارج می کند و همزمان هوای تازه بیرون را وارد می سازد. اما تفاوت اساسی آن با هواسازهای معمولی در وجود مبدل حرارتی یا بخش بازیافت انرژی است. این بخش امکان می دهد انرژی موجود در هوای خروجی به هوای ورودی منتقل شود و بدین ترتیب از اتلاف گرما در زمستان و سرمایش در تابستان جلوگیری گردد.
اهمیت استفاده از هواساز هیت ریکاوری
اگر بخواهیم به زبان ساده بیان کنیم، بزرگ ترین ارزش هواساز هیت ریکاوری در کاهش مصرف انرژی و ارتقای کیفیت هوای داخل یا IAQ است. بسیاری از ساختمان ها برای تأمین هوای تازه، مجبور هستند حجم زیادی هوا را از بیرون وارد کنند. این هوا در تابستان بسیار گرم و در زمستان بسیار سرد است. در نتیجه، سیستم های سرمایشی و گرمایشی باید انرژی زیادی برای رساندن دمای هوا به شرایط مطلوب صرف کنند.
هواساز هیت ریکاوری با انتقال بخشی از انرژی حرارتی بین جریان هوای خروجی و ورودی، نیاز به انرژی اضافی را به میزان چشمگیری کاهش می دهد. در واقع این دستگاه یکی از مهم ترین فناوری های «ساختمان سبز» محسوب می شود که به استانداردهای جهانی صرفه جویی انرژی و کاهش انتشار گازهای گلخانه ای کمک می کند.
اجزای اصلی هواساز هیت ریکاوری
برای درک بهتر عملکرد این دستگاه، شناخت اجزای کلیدی آن ضروری است. هرچند بسته به طراحی سازنده و ظرفیت مورد نیاز، جزئیات ممکن است تفاوت داشته باشد، اما به طور کلی ساختار یک هواساز هیت ریکاوری شامل بخش های زیر است.
مبدل حرارتی (Heat Exchanger)
این قطعه می تواند از نوع صفحه ای، چرخ حرارتی یا لوله های دو جداره باشد. وظیفه آن انتقال حرارت میان هوای خروجی و ورودی بدون تماس مستقیم است.
فن ها
دو فن مجزا در دستگاه تعبیه می شود؛ یکی برای تخلیه هوای داخل و دیگری برای ورود هوای تازه. این فن ها به گونه ای طراحی می شوند که تعادل فشار و جریان هوا در تمام بخش های ساختمان حفظ شود.
فیلترها
قبل از ورود هوا به فضاهای داخلی، فیلترها گرد و غبار، ذرات معلق و آلودگی ها را حذف می کنند. این بخش به ارتقای کیفیت هوای تنفسی کمک می کند.
دمپرها و کنترل ها
برای تنظیم حجم هوای عبوری و جلوگیری از اختلاط ناخواسته جریان ها، دمپرها و سیستم های کنترلی هوشمند در هواساز هیت ریکاوری تعبیه می شوند.
کویل های سرمایشی و گرمایشی کمکی
در برخی مدل ها، کویل هایی برای پیش سرمایش یا پیش گرمایش هوا در نظر گرفته می شود تا دستگاه در شرایط اقلیمی خاص بتواند عملکرد بهتری داشته باشد.
نحوه عملکرد هواساز هیت ریکاوری
عملکرد این دستگاه بر پایه این اصل است که انرژی حرارتی در هوای خروجی هدر نمی رود، بلکه به هوای ورودی منتقل می شود. در فصل زمستان، هوای گرم داخل هنگام خروج، حرارت خود را به هوای سرد ورودی می دهد. نتیجه این است که هوای تازه پیش از ورود به ساختمان تا حدی گرم می شود و بار گرمایشی سیستم مرکزی کاهش می یابد. در تابستان نیز فرآیند برعکس عمل می کند؛ هوای خنک خروجی بخشی از سرمای خود را به هوای گرم بیرونی منتقل می کند و در نتیجه بار سیستم سرمایشی کاهش می یابد.
انواع مبدل های حرارتی در هواساز هیت ریکاوری
برای اینکه فرآیند بازیافت انرژی در هواساز هیت ریکاوری انجام شود، وجود مبدل حرارتی ضروری است. این قطعه همان نقطه ای است که هوای خروجی و ورودی بدون تماس مستقیم، تبادل انرژی می کنند. بسته به شرایط پروژه و راندمان مورد نظر، سه نوع مبدل رایج در این دستگاه ها به کار می رود:
مبدل صفحه ای (Plate Heat Exchanger)
دارای صفحات متعدد فلزی است که جریان های هوای گرم و سرد را بدون تماس مستقیم از یکدیگر عبور می دهد. این نوع ساده ترین و متداول ترین مبدل محسوب می شود.
مبدل چرخ حرارتی (Rotary Wheel)
یک چرخ بزرگ با سطحی پوشیده از مواد جاذب حرارت یا رطوبت در مسیر جریان ها قرار دارد. این چرخ با چرخش مداوم، انرژی را از هوای خروجی به ورودی منتقل می کند.
مبدل لوله ای (Run-around Coil)
در این نوع، یک سیال واسط مانند آب یا گلیکول درون لوله ها جریان دارد و انرژی را بین دو جریان هوا مبادله می کند.

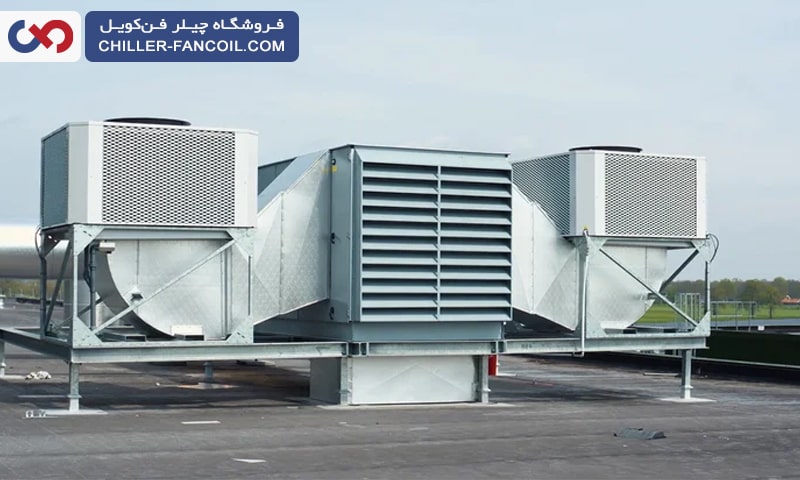

مزایای استفاده از هواساز هیت ریکاوری
استفاده از هواساز هیت ریکاوری نه تنها کیفیت هوای داخل ساختمان را بهبود می بخشد، بلکه به کاهش هزینه های انرژی و افزایش طول عمر سیستم های تهویه کمک می کند. در ادامه مهم ترین مزایای این دستگاه بررسی شده اند.
– کاهش مصرف انرژی
بزرگ ترین مزیت این دستگاه، صرفه جویی در انرژی است. در بسیاری از پروژه ها گزارش شده است که استفاده از هواساز هیت ریکاوری می تواند تا ۶۰ درصد هزینه های گرمایش و سرمایش را کاهش دهد.
– بهبود کیفیت هوای داخل
با فیلتر کردن و تأمین هوای تازه مداوم، میزان دی اکسیدکربن، بوها و آلاینده ها کاهش می یابد. این موضوع برای سلامت ساکنان اهمیت ویژه ای دارد.
– افزایش طول عمر تجهیزات
کاهش بار اضافی بر روی سیستم های سرمایشی و گرمایشی باعث می شود تجهیزات مرکزی ساختمان دیرتر فرسوده شوند و هزینه های نگهداری کاهش یابد.
– سازگاری با استانداردهای زیست محیطی
هواساز هیت ریکاوری یکی از اجزای کلیدی در ساختمان های پایدار و دارای گواهینامه های LEED و BREEAM است.
– کارکرد در شرایط متنوع اقلیمی
این دستگاه می تواند در مناطق بسیار سرد یا بسیار گرم نیز عملکرد مؤثری داشته باشد، زیرا مبدل ها با شرایط مختلف سازگار طراحی می شوند.
معایب و چالش ها
در کنار مزایا، محدودیت هایی نیز برای این دستگاه وجود دارد.
– هزینه اولیه نصب نسبتاً بالا است.
– در برخی مدل ها امکان انتقال رطوبت یا بو میان جریان ها وجود دارد.
– نیاز به فضای کافی برای نصب و نگهداری دارد.
– عملکرد دستگاه به کیفیت طراحی و انتخاب صحیح مبدل بستگی مستقیم دارد.
کاربردهای هواساز هیت ریکاوری
هواساز هیت ریکاوری به دلیل توانایی در تأمین هوای تازه، بازیافت انرژی و کاهش هزینه های عملیاتی، در بسیاری از محیط ها کاربرد فراوانی دارد. بسته به نوع ساختمان و نیازهای تهویه، این دستگاه می تواند به بهبود آسایش، سلامت و بهره وری کمک کند. برخی از مهم ترین کاربردهای آن شامل موارد زیر می شود.
– ساختمان های اداری و تجاری
برای تضمین هوای تازه در محیط های کاری و کاهش هزینه انرژی.
– بیمارستان ها و مراکز درمانی
کنترل دقیق کیفیت هوا و جلوگیری از انتشار آلودگی ها اهمیت حیاتی دارد.
– هتل ها و مراکز اقامتی
برای ایجاد محیطی راحت و بهداشتی برای مهمانان و کاهش هزینه های عملیاتی.
– صنایع غذایی و دارویی
در این صنایع هوای تمیز و کنترل شده بخشی از الزامات تولید است.
– ساختمان های مسکونی لوکس
به ویژه در پروژه های مسکن سبز و پایدار، هواساز هیت ریکاوری به یک انتخاب متداول تبدیل شده است.
نکات کلیدی در انتخاب هواساز هیت ریکاوری
انتخاب یک هواساز هیت ریکاوری مناسب، تأثیر مستقیمی بر بهره وری انرژی، کیفیت هوای داخل و طول عمر تجهیزات دارد. برای اینکه دستگاه بتواند عملکرد بهینه داشته باشد و نیازهای ساختمان را به خوبی پوشش دهد، توجه به چند نکته اساسی ضروری است.
– ظرفیت هوادهی متناسب با نیاز ساختمان
ظرفیت دستگاه باید متناسب با حجم و تعداد فضاهای مورد تهویه باشد تا هوای تازه به طور یکنواخت توزیع شود.
– نوع مبدل حرارتی و بازدهی آن
انتخاب مبدل مناسب، نقش مستقیم در میزان بازیافت انرژی و کاهش مصرف انرژی دارد.
– سطح فیلتراسیون مورد نیاز
بر اساس نوع کاربری ساختمان، باید فیلترهایی با کیفیت مناسب برای حذف ذرات معلق و آلاینده ها انتخاب شود.
– سازگاری با سیستم های مدیریت هوشمند ساختمان یا BMS
هماهنگی هواساز با سیستم های هوشمند ساختمان باعث کنترل دقیق جریان هوا، انرژی و عملکرد بهینه دستگاه می شود.
– هزینه های نگهداری و خدمات پس از فروش
هزینه های جاری تعمیر و نگهداری و دسترسی به خدمات پس از فروش از جمله عواملی هستند که در انتخاب دستگاه باید مدنظر قرار گیرند.
آینده هواسازهای هیت ریکاوری
با توجه به روند جهانی در جهت کاهش مصرف انرژی و حرکت به سوی ساختمان های هوشمند، هواساز هیت ریکاوری جایگاه مهم تری در صنعت تهویه مطبوع پیدا خواهد کرد. توسعه مبدل های حرارتی با بازدهی بالاتر، استفاده از هوش مصنوعی برای کنترل بهینه جریان هوا، و ترکیب این دستگاه ها با انرژی های تجدیدپذیر، بخشی از مسیر آینده این فناوری است.
هواساز هیت ریکاوری پاسخی نوآورانه به یکی از چالش های همیشگی ساختمان ها یعنی ترکیب تهویه سالم و مدیریت مصرف انرژی است. این دستگاه با بهره گیری از فناوری بازیافت حرارت، ضمن بهبود کیفیت هوای داخل، هزینه های انرژی را به شکل چشمگیری کاهش می دهد. از ساختمان های اداری گرفته تا مراکز درمانی و حتی پروژه های مسکونی، همگی می توانند با استفاده از این فناوری به استانداردهای بالاتر آسایش و پایداری دست یابند. در دنیای امروز که انرژی به کالایی استراتژیک تبدیل شده، سرمایه گذاری بر روی هواساز هیت ریکاوری نه تنها انتخابی اقتصادی، بلکه اقدامی مسئولانه در قبال محیط زیست به شمار می آید.
