اگر روی اواپراتور چیلر یخ دیده اید، فقط با یک مشکل ظاهری روبه رو نیستید؛ یخ زدن اواپراتور در چیلر می تواند سرمایش را کم کند و حتی حتی به دستگاه آسیب بزند. این مشکل معمولاً زمانی رخ می دهد که دمای سطح اواپراتور بیش از حد کاهش پیدا کند و هم زمان شرایط مناسب برای انتقال حرارت وجود نداشته باشد.
کاهش دبی آب، اختلال در پمپ سیرکولاسیون، پایین بودن فشار مبرد، نشتی گاز و مشکلات سیستم کنترل از مهم ترین عواملی هستند که باید هنگام عیب یابی بررسی شوند. تشخیص دقیق علت اهمیت زیادی دارد؛ زیرا صرفاً ذوب کردن یخ، مشکل اصلی سیستم را برطرف نمی کند.
یخ زدن اواپراتور در چیلر چرا اتفاق می افتد؟
وظیفه اواپراتور، انتقال حرارت از آب یا سیال در گردش به مبرد است. مبرد داخل اواپراتور در فشار و دمای پایین تبخیر می شود و گرمای آب را جذب می کند. در شرایط عادی، کنترلر چیلر، جریان آب، فشار مبرد و دمای خروجی را در محدوده مشخصی نگه می دارد.
اگر انتقال حرارت کاهش پیدا کند یا دمای تبخیر مبرد بیش از حد پایین بیاید، دمای آب یا سطح مبدل می تواند به نقطه انجماد نزدیک شود. نتیجه این وضعیت، تشکیل یخ در بخش هایی از اواپراتور است. به همین دلیل سازندگان چیلر برای دستگاه هایی که با آب کار می کنند، حداقل دبی مشخص و سیستم های حفاظتی مانند Flow Switch و Freeze Protection در نظر می گیرند.

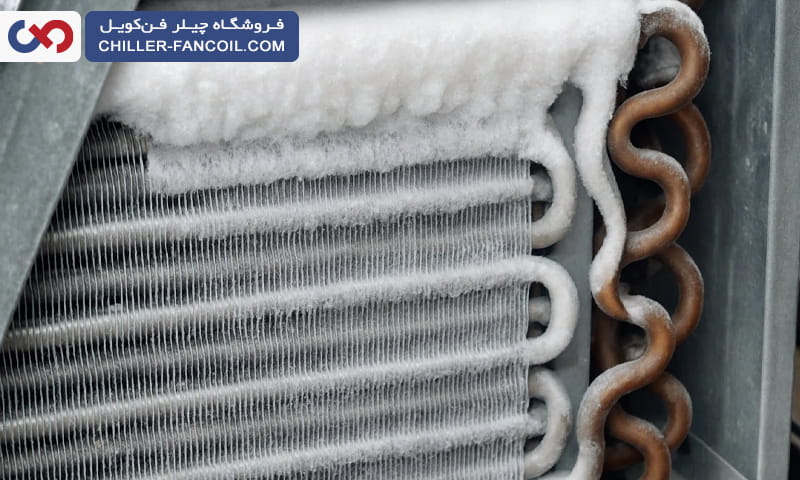

مهم ترین علت یخ زدن اواپراتور چیلر چیست؟
برای پیدا کردن علت یخ زدن اواپراتور چیلر باید مدار آب و مدار مبرد در کنار یکدیگر بررسی شوند. در بسیاری از موارد، کاهش جریان آب یکی از اولین مواردی است که باید کنترل شود، اما مشکلات مربوط به مبرد، تجهیزات کنترلی و شرایط بهره برداری نیز می توانند در ایجاد این وضعیت نقش داشته باشند.
– کاهش دبی یا قطع جریان آب اواپراتور
اواپراتور برای جذب حرارت به جریان پیوسته آب نیاز دارد. اگر دبی آب کمتر از محدوده طراحی باشد، مقدار گرمایی که به مبرد منتقل می شود کاهش پیدا می کند و دمای بخش هایی از اواپراتور می تواند بیش از حد پایین بیاید.
گرفتگی صافی یا استرینر، بسته بودن شیرها، وجود هوا در مدار، رسوب داخل لوله ها یا تنظیم نامناسب سیستم هیدرونیک از دلایل کاهش دبی هستند. منابع معتبر نیز تأکید می کنند که کارکرد چیلر در دبی های کمتر از حد مجاز، احتمال یخ زدگی را افزایش می دهد.
– خرابی پمپ سیرکولاسیون آب چیلر
پمپ سیرکولاسیون وظیفه تأمین جریان آب از میان اواپراتور را بر عهده دارد. توقف پمپ، کاهش دور آن، خرابی پروانه یا وجود مشکل در مدار برق می تواند باعث کاهش یا قطع جریان آب شود. در چنین شرایطی کمپرسور نباید بدون وجود جریان کافی آب به کار ادامه دهد. به همین دلیل در سیستم استاندارد، عملکرد پمپ و وضعیت جریان آب باید توسط کنترلر و تجهیزات حفاظتی کنترل شود.
– کمبود گاز یا نشتی مبرد چیلر
کمبود مبرد نیز می تواند شرایط کاری اواپراتور را تغییر دهد و فشار تبخیر را به محدوده نامناسب برساند. در برخی چیلرها کاهش فشار اواپراتور می تواند احتمال رسیدن دمای اشباع مبرد به محدوده انجماد را افزایش دهد. در مستندات نیز کم بودن جریان آب اواپراتور و کمبود مبرد به عنوان دو علت احتمالی فعال شدن حفاظت یخ زدگی اواپراتور معرفی شده اند. بنابراین در صورت مشاهده یخ زدگی همراه با افت فشار، بررسی میزان شارژ و نشتی مبرد ضروری است.
– خرابی یا تنظیم نبودن شیر انبساط چیلر
شیر انبساط مقدار مبرد ورودی به اواپراتور را کنترل می کند. اختلال در عملکرد شیر انبساط الکترونیکی یا ترموستاتیکی می تواند شرایط فشار و دمای مبرد را از محدوده طراحی خارج کند. برای بررسی این بخش نباید فقط به ظاهر یخ زدگی توجه کرد. فشار مکش، دمای اشباع، سوپرهیت و وضعیت عملکرد شیر انبساط باید هم زمان اندازه گیری شوند تا علت اصلی مشخص شود.
– خرابی فلو سوئیچ یا سنسور دمای چیلر
فلو سوئیچ یکی از تجهیزات حفاظتی مهم مدار آب است. این قطعه وجود جریان کافی آب را تأیید می کند و در صورت قطع جریان باید از ادامه کار سیستم جلوگیری کند.
شرکت های معروف در دستورالعمل تجهیزات خود نیز استفاده از Flow Switch را برای اثبات وجود دبی کافی و جلوگیری از یخ زدن اواپراتور ضروری می دانند. خرابی سنسور دما یا کالیبراسیون نادرست آن نیز ممکن است باعث شود کنترلر شرایط واقعی اواپراتور را به درستی تشخیص ندهد.
علائم یخ زدن اواپراتور چیلر چیست؟
تشکیل یخ قابل مشاهده یکی از واضح ترین نشانه هاست، اما همیشه اولین علامت نیست. تغییر در فشار و دمای سیستم ممکن است پیش از تشکیل حجم زیادی یخ مشاهده شود.
از علائم مهم می توان به کاهش ظرفیت سرمایش، پایین آمدن غیرعادی فشار اواپراتور، افت دمای آب خروجی، عملکرد نامنظم کمپرسور و فعال شدن آلارم هایی مانند Low Evaporator Pressure یا Freeze Protection اشاره کرد. برخی کنترلرهای YORK نیز فشار اواپراتور و وضعیت جریان آب را برای تشخیص شرایطی که می تواند به یخ زدگی منجر شود پایش می کنند.
یخ زدن اواپراتور چیلر چه خطراتی دارد؟
ادامه کار چیلر در شرایط یخ زدگی می تواند از یک افت راندمان ساده فراتر رود. آب هنگام تبدیل شدن به یخ منبسط می شود و اگر یخ داخل مسیرهای اواپراتور تشکیل شود، احتمال وارد شدن تنش مکانیکی به لوله ها و مبدل وجود دارد.
آسیب اواپراتور می تواند باعث نشتی آب، نشتی مبرد، کاهش شدید ظرفیت سرمایشی و هزینه تعمیر بالا شود. به همین دلیل سیستم های حفاظتی چیلر معمولاً پیش از رسیدن شرایط به مرحله خطرناک، ظرفیت دستگاه را کاهش می دهند یا کمپرسور را خاموش می کنند.
برای رفع یخ زدگی اواپراتور چیلر چه باید کرد؟
اولین اقدام، پیدا کردن علت است؛ نه تلاش برای جدا کردن مکانیکی یخ از سطح مبدل. ادامه کار کمپرسور در شرایط یخ زدگی نیز می تواند شدت مشکل را بیشتر کند.
پس از توقف ایمن دستگاه، جریان آب باید بررسی شود. عملکرد پمپ سیرکولاسیون، وضعیت شیرها، صافی ها، فشار آب، وجود هوا یا گرفتگی مدار و فلو سوئیچ از اولین موارد قابل بررسی هستند. پس از آن باید فشار مکش، مقدار مبرد، احتمال نشتی، سوپرهیت، عملکرد شیر انبساط و سنسورهای دما کنترل شوند.
اگر چیلر آلارم Freeze Protection یا Low Pressure دارد، ریست کردن مکرر خطا بدون رفع علت توصیه نمی شود. آلارم در بسیاری از موارد نتیجه یک شرایط غیرعادی واقعی است و حذف آن بدون عیب یابی می تواند احتمال آسیب را افزایش دهد.

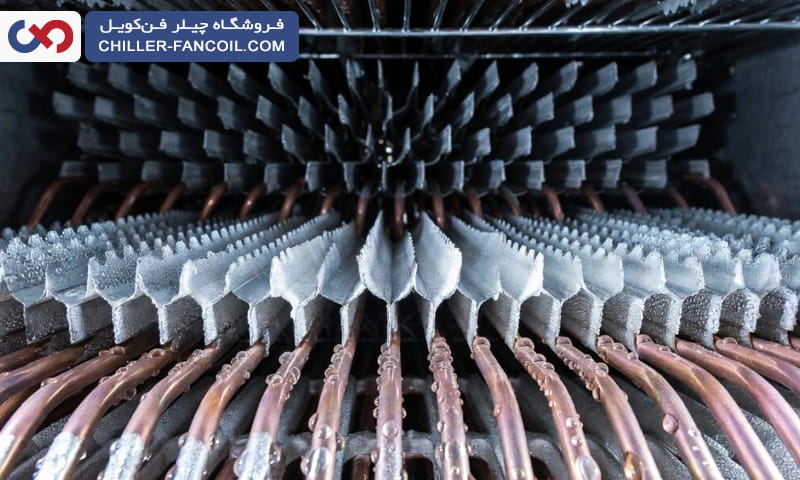

چگونه از یخ زدن اواپراتور چیلر جلوگیری کنیم؟
بهترین راه برای جلوگیری از یخ زدن اواپراتور در چیلر حفظ شرایط طراحی سیستم است. دبی آب باید همیشه بالاتر از حداقل اعلام شده توسط سازنده باشد و صافی ها، پمپ ها، شیرها و مدار لوله کشی به صورت دوره ای بررسی شوند.
فلو سوئیچ، سنسورهای دما و حفاظت Low Temperature نیز باید سالم و مطابق دستورالعمل سازنده تنظیم شده باشند. کنترل مقدار شارژ مبرد و بررسی نشتی نیز بخشی از سرویس دوره ای سیستم محسوب می شود.
در چیلرهایی که در معرض دمای محیط زیر صفر قرار دارند، حفاظت اهمیت بیشتری پیدا می کند. بسته به نوع دستگاه و شرایط طراحی، استفاده از محلول مناسب گلیکول، فعال نگه داشتن گردش سیال یا تخلیه اواپراتور هنگام خاموشی طولانی می تواند ضروری باشد. غلظت گلیکول نیز باید متناسب با پایین ترین دمای مورد انتظار انتخاب شود.
آیا کمبود گاز باعث یخ زدن اواپراتور چیلر می شود؟
بله، کمبود مبرد می تواند یکی از عوامل ایجاد شرایط یخ زدگی باشد، اما مشاهده یخ روی اواپراتور به تنهایی برای تشخیص کمبود گاز کافی نیست. کاهش دبی آب نیز می تواند علائم مشابهی ایجاد کند. به همین دلیل قبل از شارژ مجدد مبرد باید فشارهای کاری، دمای اشباع، سوپرهیت، دبی آب و احتمال وجود نشتی بررسی شوند. اضافه کردن مبرد بدون اندازه گیری و تشخیص دقیق می تواند مشکل دیگری در سیکل تبرید ایجاد کند.
در مجموع، یخ زدن اواپراتور در چیلر یک علامت هشدار است که معمولاً از نامتعادل شدن شرایط انتقال حرارت خبر می دهد. بررسی به موقع جریان آب، مدار مبرد و تجهیزات حفاظتی نه تنها مشکل یخ زدگی را برطرف می کند، بلکه می تواند از آسیب جدی به اواپراتور و توقف پرهزینه سیستم سرمایشی جلوگیری کند.
